DYO200 serisi metal baca sistemleri bina dışı uygulamalar için tasarlanmıştır.
İç cidar AISI 316 L malzeme yalıtım yüksek yoğunlukta taşyünü dış cidar AISI 304 malzeme kullanılarak imal edilmektedir.
Doğal gaz,Sıvı ve Katı yakıt yakan cihazlarda kullanılmaktadır.
Mükemmel muf yapısı sayesinde optimum sızdırmazlık sağlanır.
Her türlü yanma ocağında yüksek performs gösterir ve bacanın yanma etkisinden dolayı oluşacak çevre kirliliğini minimum seviyeye indirir.
Isıl iletkenliği düşük olduğundan dolayı yanma esnasında yüksek performans sergiler.
Estetik görünüm ve şık duruşuyla her türlü cephe mimarisiye uyum sağlar.
Seriyi oluşturan ürünlerin çeşitliliği,bu ürünlerin birbirine olan mükemmel uyumu sayesinde,hızlı monte edilen ve sorunsuz çalışan tesis inşa edilir.
ÜRÜN KODLARI
B5
940 mm Düz boru
B6
440 mm Düz boru
B7
190 mm Düz boru
D7
90 ˚ Dirsek
D8
85 ˚ Dirsek
D9
45 ˚ Dirsek
D10
10 ˚ Dirsek
D11
5 ˚ Dirsek
T3
85 ˚ Tee
T4
90 ˚ Tee
R3
Yükselme rediksyonu
R4
Düşme rediksyonu
K1
Birleştirme kelepçesi
Ş1
Yağmur korumalı baca şapkası
TS3
Zemine monte taşıyıcı sehpa
TS4
Duvara monte taşıyıcı sehpa
SK1
Sabitleme kelepçesi
TM3
Temizleme parçası
Y1
Yoğuşma toplayıcısı
AT
Ara taşıyıcı
YK
Yalıtım kesici
Sistemin montajı esnasında hızlı işletmesi esnasında yüksek performans gösterebilmesi için
tüm parçaları eksiksiz,orijinal ve deneyler sonucunda saptanmış ölçülere uygun kullanınız.

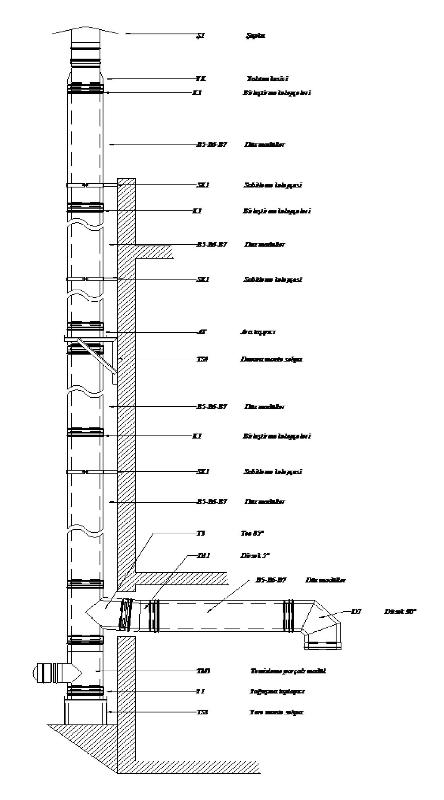

Bina dışı uygulamalarda yardımcı montaj elemanı olarak iskele veya vinç türü bir araç kullanılır.Öncelikle bacanın geçeceği noktalar tespit edilir.Taşıyıcı sehpa konumu belirlenir ve yeri işaretlenir.Bacanın en üdt noktasından yere doğru tesisin düzgün ilerlemesini sağlamak amacıyla terazi uzatılır.Bacanın düzlüğü tespit edildikten sonra taban sehpa monte edilir.Sehpa üzerine sırasıyla yoğuşma temizleme boru tee parçaları monte edilir.Belirtilen ölçülerde sabitleme kelepçeleri duvarlara sabitlenir.Borular eklenmeye devam edilir ve gerekiyorsa ara taşıyıcılar kullanılır.Montaj esnasında montaj mesafelerine yüksek hassasiyet gösterilmelidir.Boru eklemeleri tamamlandıktan sonra uç noktaya yalıtım kesici bağlanır ve üzerine baca şapkası monte edilir.
Monte edilmiş tee den kazana doğru ölçüye uygun şekilde kazan çıkışına yatay yoğuşma yoplayıcısı bağlanarak montaj tamamlanır.
ÖNEMLİ NOTLAR:
1-Mevcut borular ve diğer parçalar üzerinden kesinlikle kesilmeler yapılmaz.Boruların büyültülüp küçültülmesi durumda kesinlikler yükseklik ayarlı borular kullanılır.Bunun dışında olan uygulamalardan imalatçı sorumlu değildir.
2-Ekleme yerlerinde kesinlikle birleştirilme kelepçeleri kullanılmalıdır.Bunun dışında olan uygulamalardan imalatçı sorumlu değildir.
3-Dikey ve yatay hatlarda yoğuşma parçaları kullanılmalıdır.Aksi takdirde sistemde oluşan yoğuşmalar cihazın içerisinde toplanarak cihaza zarar verebilir.
4-Montajlar yapılmadan önce ürünün tanıtıcı ve montaj mesafelerini gösteren katalok incelenmelidir ve bunun dışında bir uygulama yapılmamalıdır.Aksi takdirde oluşacak hatalardan imalatçı sorumlu değildir.
